・ 取扱説明書は下記をご確認ください
1.取扱説明書
-
M/M+サイズ用 取扱説明書
-
Lサイズ用 取扱説明書
2.ハーネス（ケーブル）配線図
-
M/M+サイズ用 配線図
-
Lサイズ用 配線図
-
Tachikawa Edition用 配線図
3.
その他設定・手順書
・ 組み立て動画
・ よくある質問
・ 各部位の名称
【 よくある質問 】
製品の保証期間について (タップで表示可能)
★ 本製品の保証期間はパーツごとに異なります。
保証期間に関する詳細につきましては、以下のリンクよりご確認ください。
◆
GRAPHT iO 製品保証について
ボタン配置を指定することは可能でしょうか (タップで表示可能)
★ 本製品はセミオーダー制となっており、予め決まっております複数パターンの中から、
ご希望のレイアウトやパーツを選択する形式となっております。
今後の展望に向けてコラボして欲しいIPや注目のパーツなど、ご意見を参考にさせていただいております。
以下リンクのリクエストフォームからご意見をお聞かせください。
◆
お問い合わせフォーム （リクエスト）

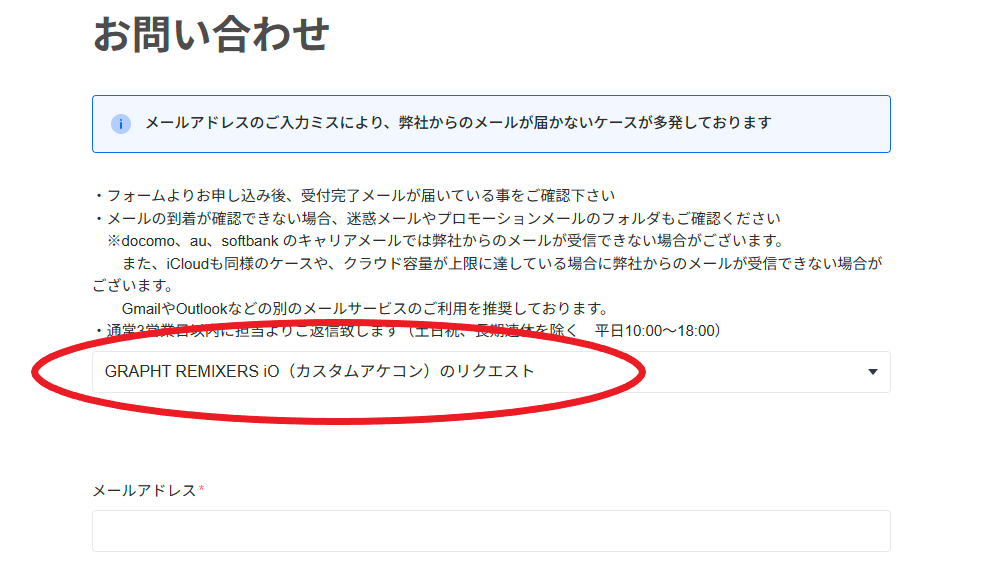

※以下画像 (赤枠) に御座いますフォーム【GRAPHT REMIXERS iO (カスタムアケコン) のリクエスト】からご連絡頂きますようお願いいたします
今後、コラボ等の限定デザインの個別販売はありますか (タップで表示可能)
★ 今後の個別パーツ販売につきましては、現時点では未定となっております。（2025年7月現在）
最新の情報につきましては、弊社公式Ｘをご確認ください。
公式Ｘ：https://x.com/TeamGRAPHT
配線方法について確認したい・教えて欲しい (タップで表示可能)
★ 配線方法につきましては、組み立て動画、もしくは こちら の配線図をご確認ください。
また、基板の仕様・その他機能などにつきましては、以下のBrook公式ユーザーガイドからご確認ください。
Brook Gen-5X Fighting Board （メーカーサイト）

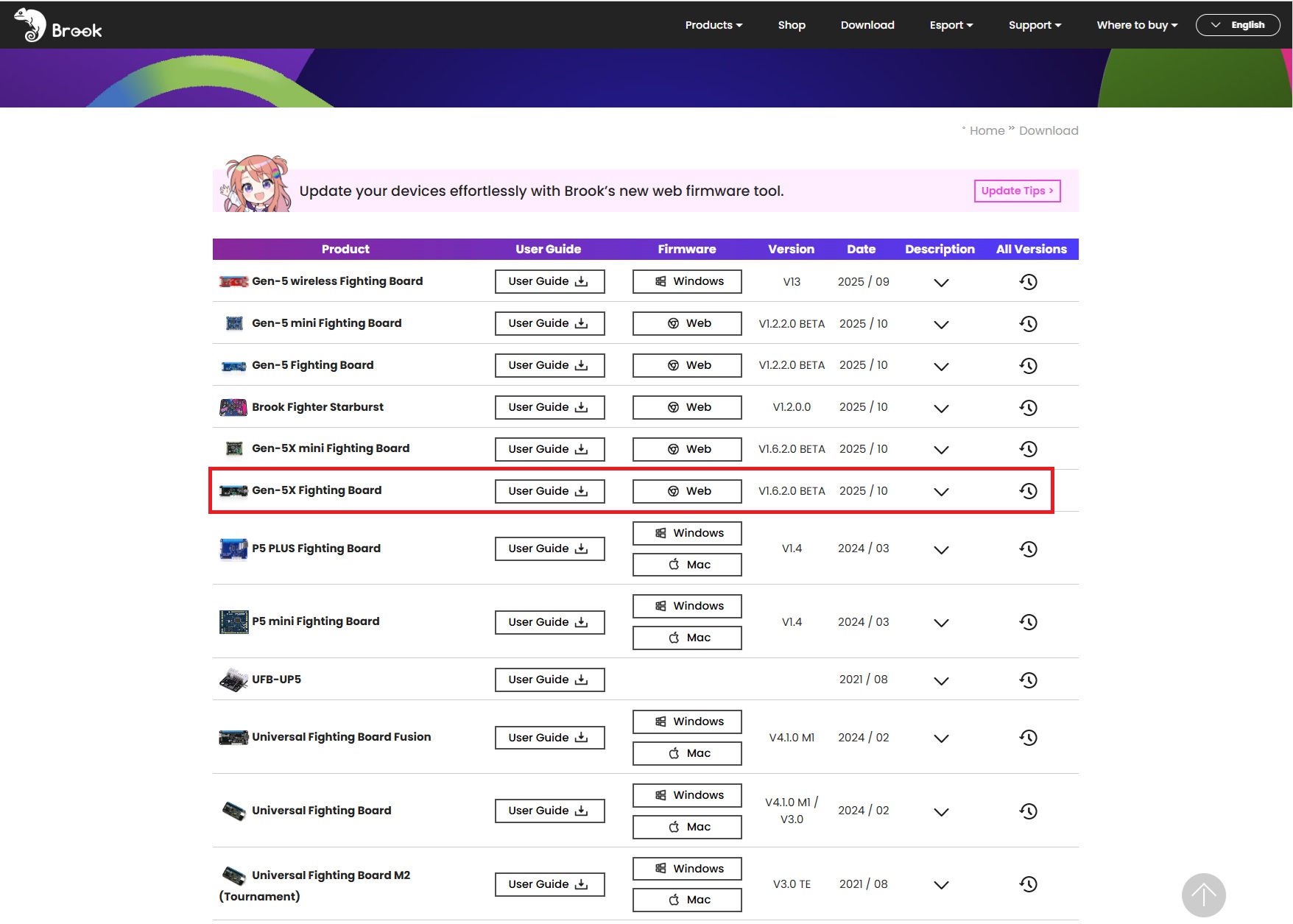

※上記ページのサポート項目から、赤枠のユーザーガイドをダウンロードしていただきます
iOをデバイスに接続しても認識しない (タップで表示可能)
★iOはPCや各種ゲーム機を自動接続する「自動検出モード」と、接続するPCや各種ゲーム機をあらかじめ指定する「手動選択モード」がございます。
意図せず接続する機器とは異なる「手動選択モード」が有効となっていないか、iOのご確認をお願いいたします
「自動検出モード」：Option(START)ボタンを押しながらPCまたは各種ゲーム機にケーブルを接続してください。

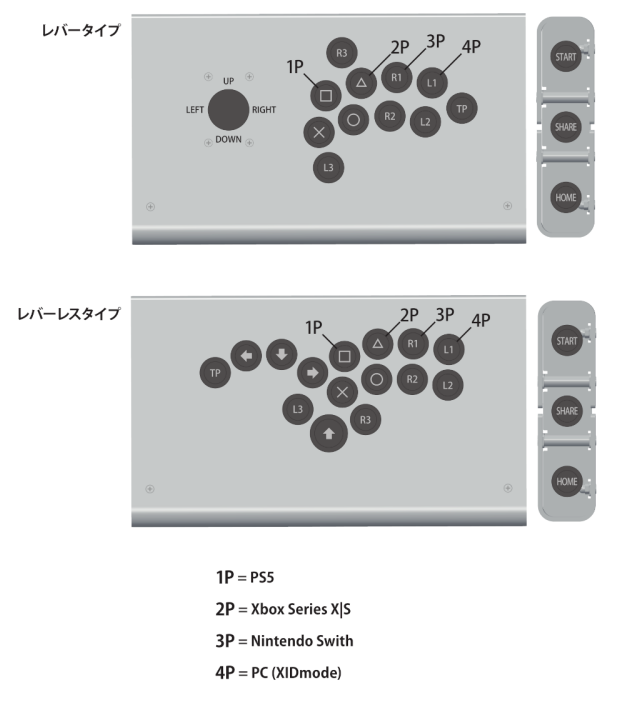

「手動選択モード」：下記の図をご確認いただき、対応したPCまたは各種ゲーム機が書かれているボタンを押しながらPCまたは各種ゲーム機にケーブルを接続してください。
※「手動選択モード」で選択したモード設定は再接続の際も保持されます
※「自動検出モード」が正常に動作しない場合、「手動選択モード」をご利用ください。
意図していない入力が発生することがあります。※逆方向や意図しない入力が発生する、など (タップで表示可能)
★基板のファームウェアを更新頂くことで改善されるケースがございます。
下記のページから最新のファームウェアをダウンロード頂き、ご利用中の基板をアップデートしてください。
Brook Gen-5X Fighting Board （メーカーサイト）
※WindowsPC、もしくはMacにてアップデートが可能です。
※基板の開発、製造を行っているBrook社のHPへのリンクとなります。
2025/7/23現在、弊社にてiOのセット品として販売している基板はBrook社の「Gen-5X Fighting Board」となります。
ファームウェアのアップデートを行う際には、製品名をご確認いただき対応したリンクをご選択願います。
※弊社にて販売している基板をご利用中の場合に限ります。
お客様ご自身で別途ご用意いただいた基板の場合、ご利用中の基板の製造メーカー、製品型番をご確認の上、各メーカーへ直接ご確認をお願い致します。
嚙み合わせが悪く、ケースがぴったりと閉まりません。 (タップで表示可能)
①蝶番のネジの締め方により、部品の建付けが悪い状態になっている可能性がございます。
蝶番のネジを一旦外していただき、対角の位置関係になっているネジの順で、締めなおしをお願い致します。
ネジを占める際に一度で奥まで締めず、若干ゆとりがある仮止めを全てのネジで行い、最後に奥まで締める手順をお試しください。
また、蝶板を外していただき、上下反転させて取り付けることで改善される場合がございます。
②Uフレームピラー、サイドパネルと下パネルとの固定の際に、組み立て時のネジの締め方により
部品の建付けが悪い状態になっている可能性がございます。
各ネジを一旦外していただき、対角の位置関係になっているネジの順で、締めなおしをお願い致します。
ネジを占める際に一度で奥まで締めず、若干ゆとりがある仮止めを全てのネジで行い、最後に奥まで締める手順をお試しください。

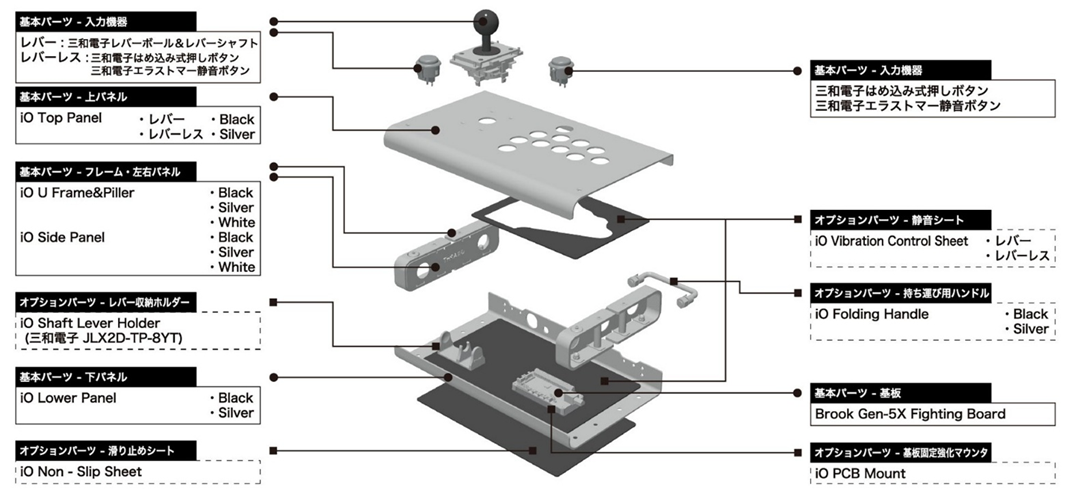

【各部位の名称】 ※画像をクリックで拡大
【 構成部品・パーツ名称一覧 】
セット販売ページURLは こちら（別タブで開きます）
パーツ単体販売ページURLは こちら（別タブで開きます）
| カテゴリ | 製品名 |
|---|---|
| 上パネル レバー用 | iO Top Panel (アルマイト・レバー・Φ24・M / M+サイズ) |
| 上パネル レバーレス用 | iO Top Panel (アルマイト・レバーレス・Φ24・M / M+サイズ) |
| 下パネル（レバー / レバーレス共用） | iO Lower Panel (アルマイト・M / M+サイズ) |
| 左右パネル レバー用 | iO Side Panel (スチール・レバー・M / M+サイズ) |
| 左右パネル レバーレス用 | iO Side Panel (スチール・レバーレス・M / M+サイズ) |
| フレーム（レバー / レバーレス兼用） | iO U Frame&Pillar (スチール・M / M+サイズ) |
| 入力機器 - ボタン レバー用 | 三和電子 レバー用セット (ハメ込み式押しボタン OBSFシリーズ - 24φ 14個・空きボタンキャップ付) |
| 三和電子 レバー用セット (エラストマー静音ボタン OBSFEシリーズ - 24φ 14個・空きボタンキャップ付) | |
| 入力機器 - ボタン レバーレス用 | 三和電子 レバーレス用セット (ハメ込み式押しボタン OBSFシリーズ - 24φ 17個+30φ 1個・空きボタンキャップ付) |
| 三和電子 レバーレス用セット (エラストマー静音ボタン OBSFEシリーズ - 24φ 17個＋30φ 1個・空きボタンキャップ付) | |
| 入力機器 - レバー | 三和電子 着脱ジョイスティック 平鉄板/シャフトカバー付 JLX2D-TP-8YT |
| 入力機器 - レバーボール | 三和電子 レバーボール 35φ LB-35 (ブラック / シルバー / ガンメタ) |
| 基板 | Brook Gen-5X Fighting Board |
| 基板接続用ケーブル | Brook Fighting Board Cable |
| 基板接続用ケーブル レバーレス用 追加ケーブル | Brook Hitbox Cable |
| オプションパーツ - レバー収納ホルダー | iO Shaft Lever Holder (三和電子 JLX2D-TP-8YT) |
| オプションパーツ - 基板固定強化マウンタ | iO PCB Mount (Brook Gen-5X Fighting Board) |
| オプションパーツ - 持ち運び用ハンドル | iO Folding Handle |
| オプションパーツ - 静音シート レバー用 | iO Vibration control Sheet（レバー・Mサイズ） |
| オプションパーツ - 静音シート レバーレス用 | iO Vibration control Sheet（レバーレス・Mサイズ） |
| オプションパーツ - 滑り止めシート（レバー / レバーレス兼用） | iO Non-Slip Sheet (M / M+サイズ兼用) |
